SBAM SBFM高壓并聯電力電容器
SBAM SBFM高壓并聯電力電容器產品用途
本產品適用于頻率50Hz電力系統，提高功率因數用的并聯電容器。主要用于改善交流電力系統的功率因數，降低線路損耗，提高網路末端電壓質量，增大變壓器的有功輸出。
2 特點

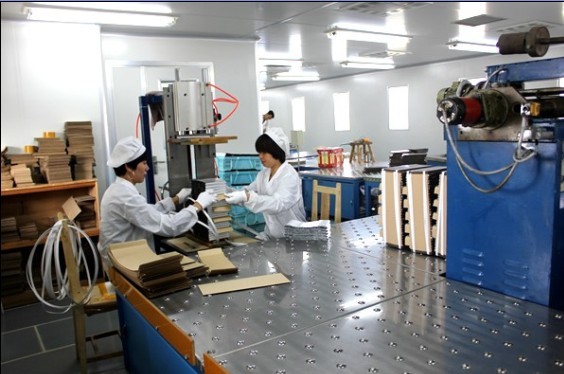

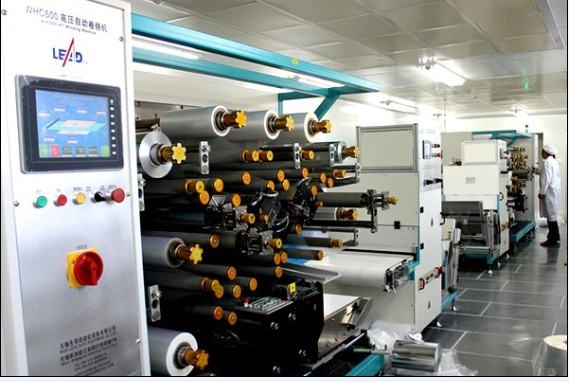

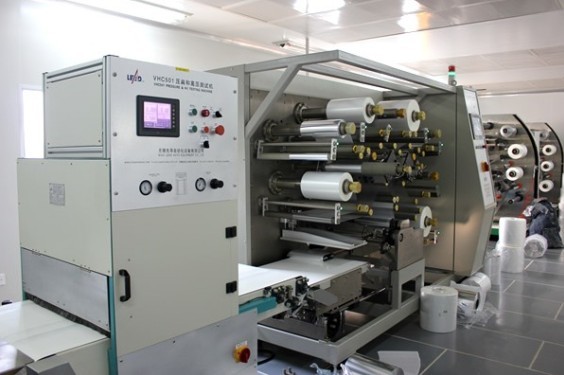

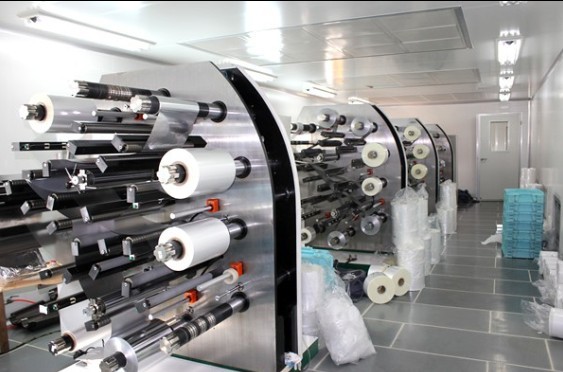

2.1該產品以粗化聚丙烯薄膜及芐基甲苯做介質，電子、電力電容器專用鋁箔為電極，采用無感卷制方式，為扁形元件，元件內部場強分布均勻,容量無衰減、比特性小、壽命長以及優良的電氣性能等特點。

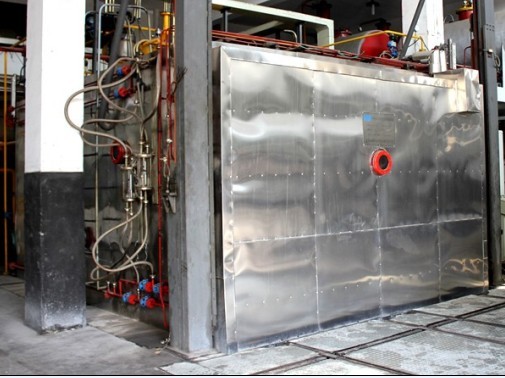

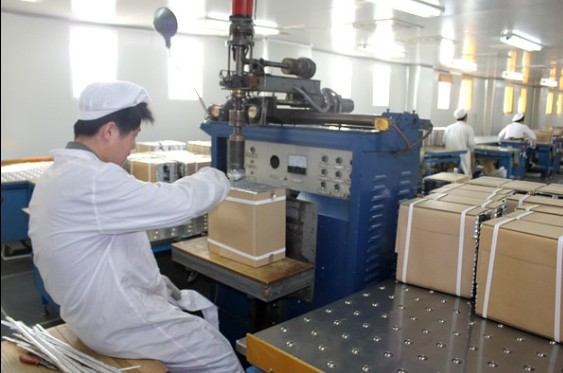

2.2采用高真空干燥浸漬技術除去電容器中全部殘余水分和空氣，填注芐基甲苯浸漬劑（法國C101）。具有不易導磁、過流大、損耗小等特點，有良好的耐低溫特性。

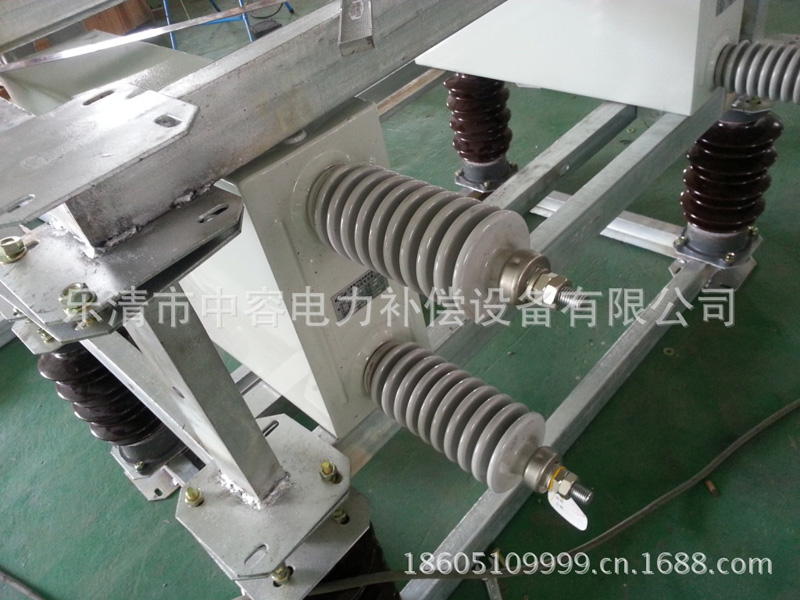

2.3采用不銹鋼外殼封裝。兩側帶有固定架，陶瓷絕緣子。以及科學合理的引出方式。
3 產品型號及含義
SBAM SBFM
4 技術參數
4.1主要參數
4.1.1額定頻率：50Hz
4.1.2端子間試驗電壓：交流試驗電壓2.15Un或直流試驗電壓4.3Un。
4.1.3損耗角正切值：小于0.0009。
4.1.4相數：?jiǎn)蜗唷?/span>
4.1.5絕緣水平：
電容器的高壓端子與地之間應能承受表1規定的耐受電壓。工頻耐受電壓施加的時間為1min。
表1 絕緣水平(kV)
|
額定電壓 |
一次電路 |
|
|
工頻耐受電壓 （方均根值） |
沖擊耐受電壓 （峰值） |
|
|
6 |
23/30 |
60 |
|
10 |
35/42 |
75 |
|
斜線下方的數值為外絕緣的干耐受電壓，僅在型式試驗時采用 |
||
4.1.6放電電阻：電容器內部裝有內放電電阻，從電網斷開后，端子上的電壓在10分鐘內可降至75V以下。
4.1.7電容偏差：±5%
4.1.8電容器組三相******電容量與最小電容量之比不大于1.01。
4.1.9執行標準：GB/11024－2001《標稱電壓1kV以上交流電力系統用并聯電容器》
4.2過負載
4.2.1電容器可在表2的電壓水平下運行。
表2
|
工頻過電壓 |
******持續時間 |
說明 |
|
1.05UN |
連續 |
電容器運行任何期間內的最高平均值 |
|
1.10UN |
每24h中8h |
指長期工作電壓的最高值不超過1.1倍 |
|
1.15UN |
每24h中30min |
系統電壓的調整和波動 |
|
1.20UN |
5min |
輕荷載時電壓升高 |
|
1.30UN |
1min |
|
|
工頻加諧波 |
使電流不超過5.2.3中給出的值 |
|
4.2.2操作過電壓
投入運行之前電容器上的剩余電壓應不超過額定電壓10％。用不重?fù)舸嗦菲鱽?lái)切合電容器組通常會產生第一個峰值不超過2√2倍施加電壓（方均根值），持續時間不大于1/2周波的過渡電壓。在這些條件下，電容器每年可切合1000次（相應的過渡過電流峰值可達100IN）。在切合電容器更為頻繁的場合，過電壓的幅值和持續時間以及過渡過電流均應限制到較低的水平，其限值應協商確定并在合同中寫明。
4.2.3******允許過電流
電容器單元應適于在電流方均根值為1.3倍該單元在額定正弦電壓和額定頻率下產生的電流下連續運行，過渡過程除外。由于實際電容******可達1.1Cn，固******電流可達1.43IN。
5 使用條件
5.1戶內或戶外安裝使用。
5.2安裝地點海拔高度小于2000m。
5.3溫度類別：－40/D
5.4周?chē)缓瑢?duì)金屬有嚴重腐蝕的氣體或蒸汽。
5.5無強烈機械震動。
5.6無爆炸和易燃品。
5.7安裝地點的諧波含量應符合國家相關標準的要求，有特殊要求時在合同中注明。
5.8投切開關應無重?fù)舸?/span>
6 運輸儲存
6.1電容器必須裝在包裝箱內才能運輸，但在保證連接螺栓不松動，電容器不受較大沖擊扭曲的情況下，電容器也可安裝在柜體中運輸，但必須拆去連接線。
6.2搬運時電容器應處于直立位置，即套管向上，嚴禁提拿套管進行搬運。
6.3電容器要直立存放，存放區應無直接熱源，應無腐蝕性氣體。
7 驗收
7.1驗證銘牌是否與合同相符，外觀是否完整，是否有滲漏油現象。
7.2在有條件時，推薦進行下列試驗。
7.2.1用相對誤差不大于3％的測量方法測量電容，應與銘牌相符。
7.2.2極對殼工頻耐壓試驗時，市價電壓為75％出廠試驗電壓或更低，時間1min。
7.3驗收時發現疑問，請與本公司銷售部聯系。
8 安裝
8.1戶內使用時應通風良好。戶外安裝時，應盡量使電容器的小面朝太陽直射時間較長的方向。
8.2電容器可安裝在構架上，為保證通風良好，每層電容器間距應不小于50mm。排距應不小于150mm。電容器底部距地面戶內產品應不小于200mm，戶外產品應不小于300mm。裝置底部至屋頂凈距應不小于1000mm。
8.3每相有兩臺以上電容器并聯時，電容器各相電容量應盡量搭配平衡，三相容差應不超過1％，每相有兩串以上時，應使每串聯段的電容盡可能的相等，串段間偏差不大于0.5％。
8.4電容器的電氣連接必須使用軟連接，連接應采用兩個扳手上下卡緊的辦法進行，旋緊扭矩應不大于40N·M。電容器的布置應使銘牌向外，便于工作人員檢查。
8.5電容器安裝在絕緣支架上時，外殼電位必須固定。
8.6電容器外殼接地時，接地部位應保持良好接觸。
9 保護
電容器組應設有內部故障、過流、過壓、失壓等保護。
10 接通和斷電
10.1當匯流排上的電壓超出過負載中規定的******允許值時，禁止將電容器組接入網路。
10.2在電容器組自網絡斷開后10min內不得重新接入。
10.3在接通和斷開電容器時，要選用不能產生危險過電壓的開關，并且開關的額定電流不應低于1.5倍電容器組的額定電流。
11 電容器放電
11.1電容器組每次從網絡斷開后，其放電應自動進行。
11.2為了保護電容器組，自動放電裝置應與電容器直接并聯（中間無斷路器，閘刀開關等）。具有非專用放電裝置的電容器組（例如：對于高壓電容器組用V形接的電壓互感器），以及與電動機直接連接的電容器組，可以不再裝設放電裝置。
11.3在接觸自網路斷開的電容器的導電部分前，即使電容器已經自動放電，必須短接電容器的出線端，進行單獨放電。
12 維護與保養
12.1電容器室應有值班人員，應做好設備運行情況記錄。
12.2對運行的電容器組的外觀檢查建議每天都要進行。如發現箱殼膨脹應停止使用，以免發生故障。
12.3定期清掃電容器套管表面，電容器外殼及安裝支架。
12.4對電容器電容和熔斷器的檢查，按相關設備預防性規程檢驗。
12.5由于內部故障繼電器動作而使電容器組的開關跳開，此時在未找到跳開的原因之前，不得重新合上開關。
12.6戶外運行的電容器，應定期補漆。
13 維修與更換
13.1箱殼上面的輕微滲漏油，可用錫焊密封或油面修補膠堵漏的辦法進行。套管焊縫處漏油應注意烙鐵不能過熱以免銀層脫落。
13.2以下情況，電容器應考慮重新更換：
13.2.1電容器發生電容量變化超過銘牌值的6％。
13.2.2對地短路故障。
13.2.3對地絕緣電阻小于2000MΩ。
13.2.4電容器套管裂縫。
13.2.5電容器外殼發生鼓肚或爆裂。
13.2.6電容器發生了嚴重的漏油。
13.2.7電容器使用壽命超過15年。
