NRPMQDG高壓頻敏變阻啟動柜 頻敏變阻柜 高壓啟動柜 高壓頻敏變阻啟動柜 高壓繞線電動機啟動柜
NRPMQDG高壓電機頻敏啟動柜適用于交流50HZ，電壓380V~10KV，轉子電流1000A以下的三相繞線式異步電動機的啟動，停止及運行控制，也可以不頻繁操作，不可逆，不可調速和不要求制動的場所。
NRPMQDG高壓電機頻敏啟動柜結構特點：

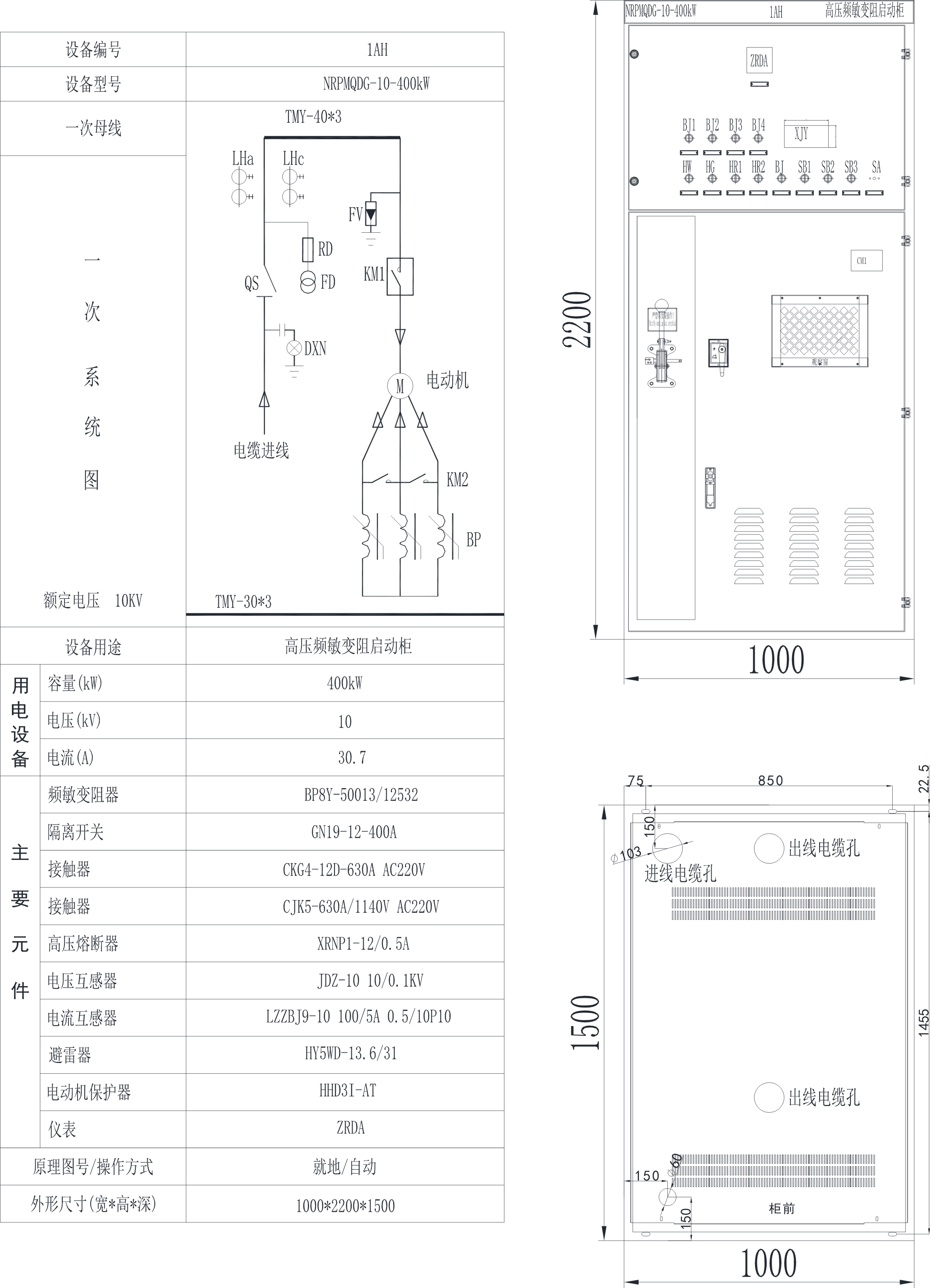

NRPMQDG高壓電機頻敏啟動柜由運行柜和頻敏變阻器柜組成，為箱式柜結構。頻敏變阻器柜由頻敏變阻器，隔離開關，高壓交流真空接觸器，電流時間轉換器和時間繼電器等元件組成，由隔離開關，高壓真空斷路器，電流互感器，電壓互感器互感器，電動機專用微機綜合保護裝置，儀表門上裝由：合分閘信號燈，故障信號燈，運行信號燈，合分閘按鈕，復位按鈕，轉換開關等組成。時間繼電器為可調式，可以自由調節啟動時間，頻敏變阻器一般均備有調節抽頭，適用于不同運行負載工況下啟動方式。對電動機具有短路及過載保護。利用頻敏變阻器阻抗隨電動機轉速的增加而降低的特點，啟動時阻抗較大從而達到限制啟動電流的作用。
NRPMQDG高壓電機頻敏啟動柜。主要用于大中容量的交流繞線式感應電動機的啟動。由于頻敏變阻器的阻抗是隨電機的轉速而平滑地自動改變，故啟動過程平穩，無啟動電流和啟動轉矩的沖擊，控制線路也簡單。在頻敏啟動柜中，頻敏變阻器接在電機轉子繞組電路中，當接觸器接通電源后，電機便開始啟動。由于啟動時電動機轉子的旋轉速度是由零逐漸增大，而頻敏變阻器的阻抗則由一較大值逐漸減小，故啟動電流開始也開始也被限制于較小的數值，并逐漸增大。隨著電動機啟動過程的結束，其轉子的轉速升高至額定值，這時頻敏變阻器的阻抗已自動地減到很小的數值，電動機打到額定轉速時啟動完成，頻敏變阻器星點接觸器將頻敏變阻器端子短接，電動機啟動完成。
