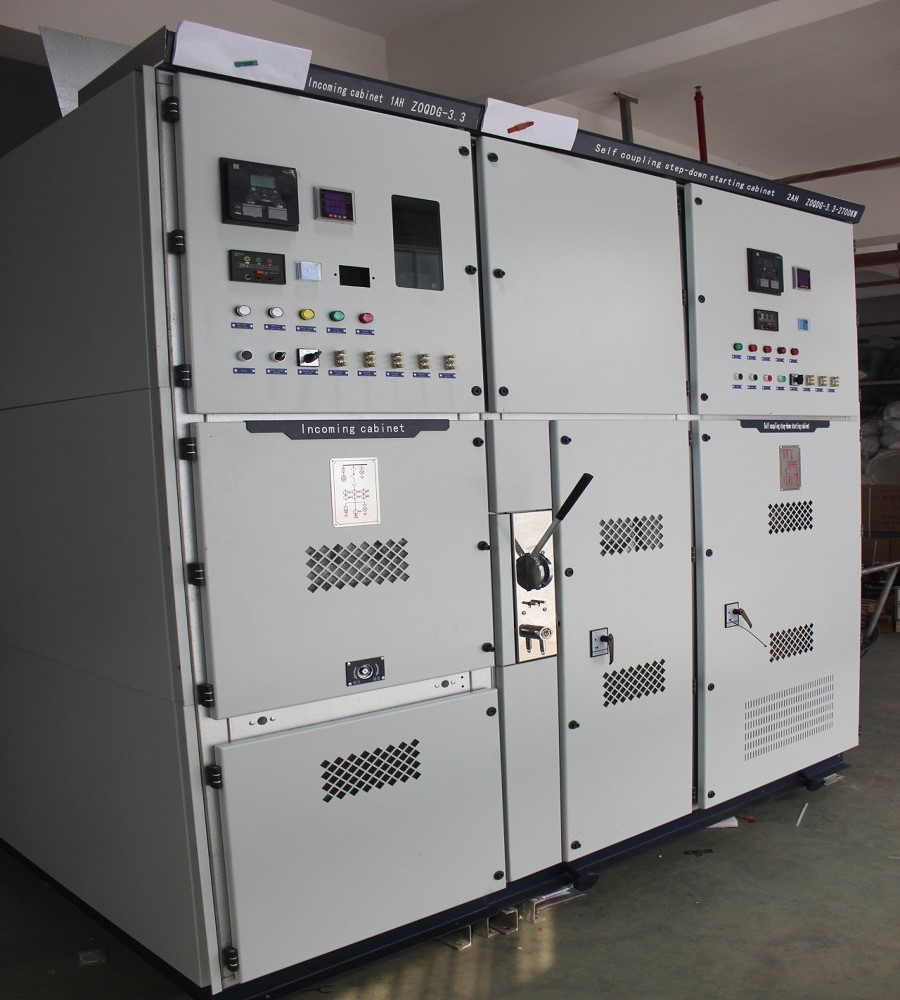

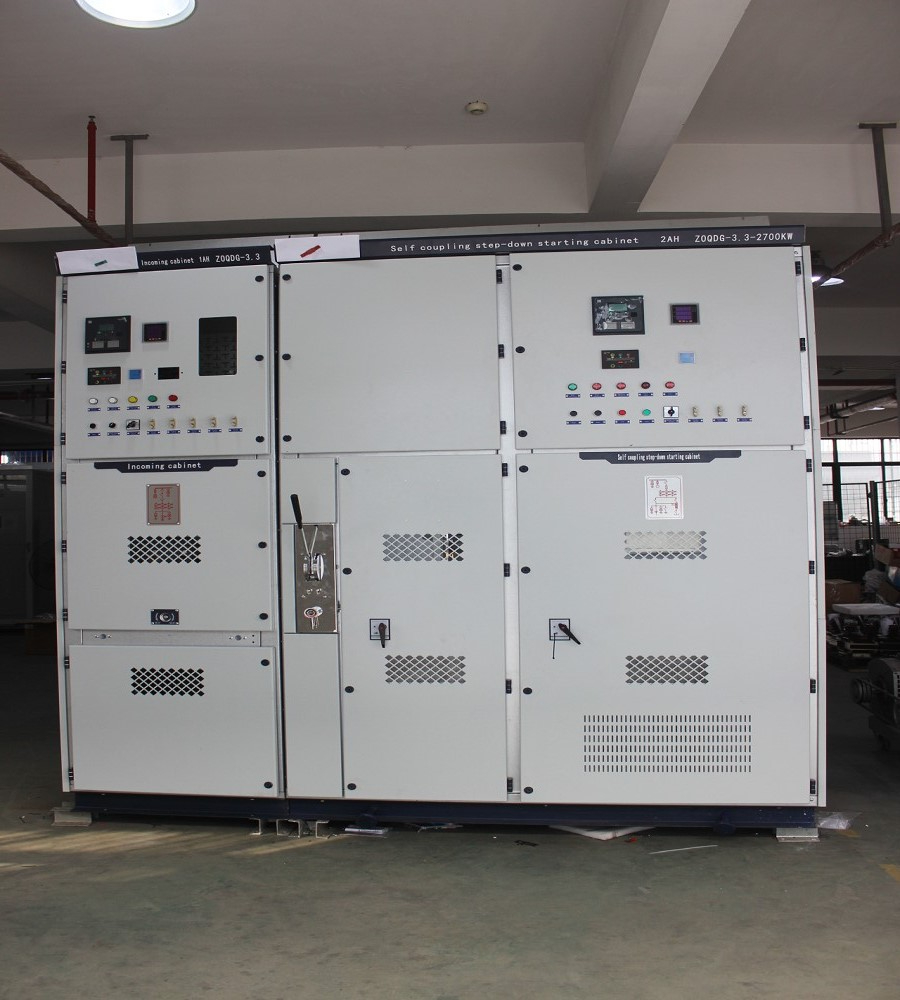

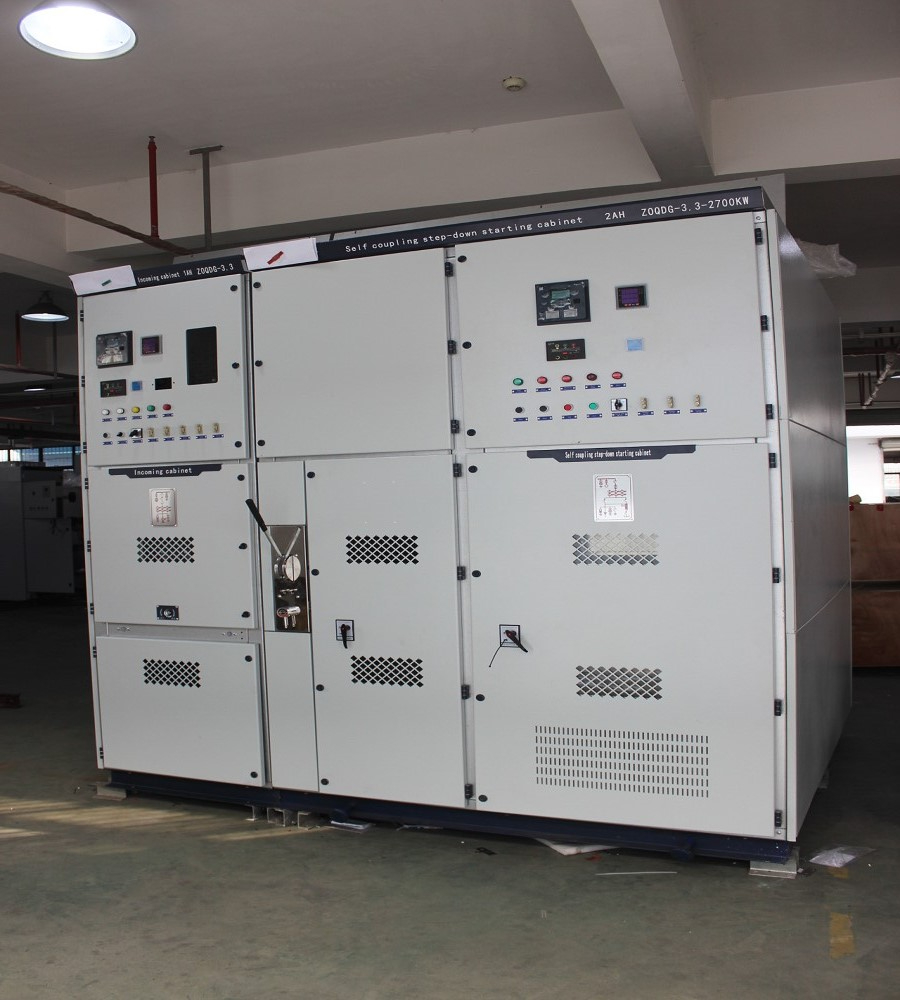

NRZOQDG高壓自耦降壓啟動柜 高壓降壓啟動柜 高壓自耦啟動柜
NRZOQDG高壓自耦降壓啟動柜
工作原理：
3.3KV,6KV,10KV,11KV,15KVNRZOQDG高壓自耦降壓啟動柜是傳統的降壓起動方式之一，工作原理是通過自耦變壓器不同的抽頭比電機端電壓，以減小起動電流，實現高壓電機的軟啟動。高壓自耦變壓器采用真空環氧澆注且設計裕量極大，連續起動不發熱，使用壽命20年以上；控制部分采用電動機啟動器或微機保護啟動電流切換，避免二次沖擊。訂貨時用戶只需要提供電機參數及負載類型即可。

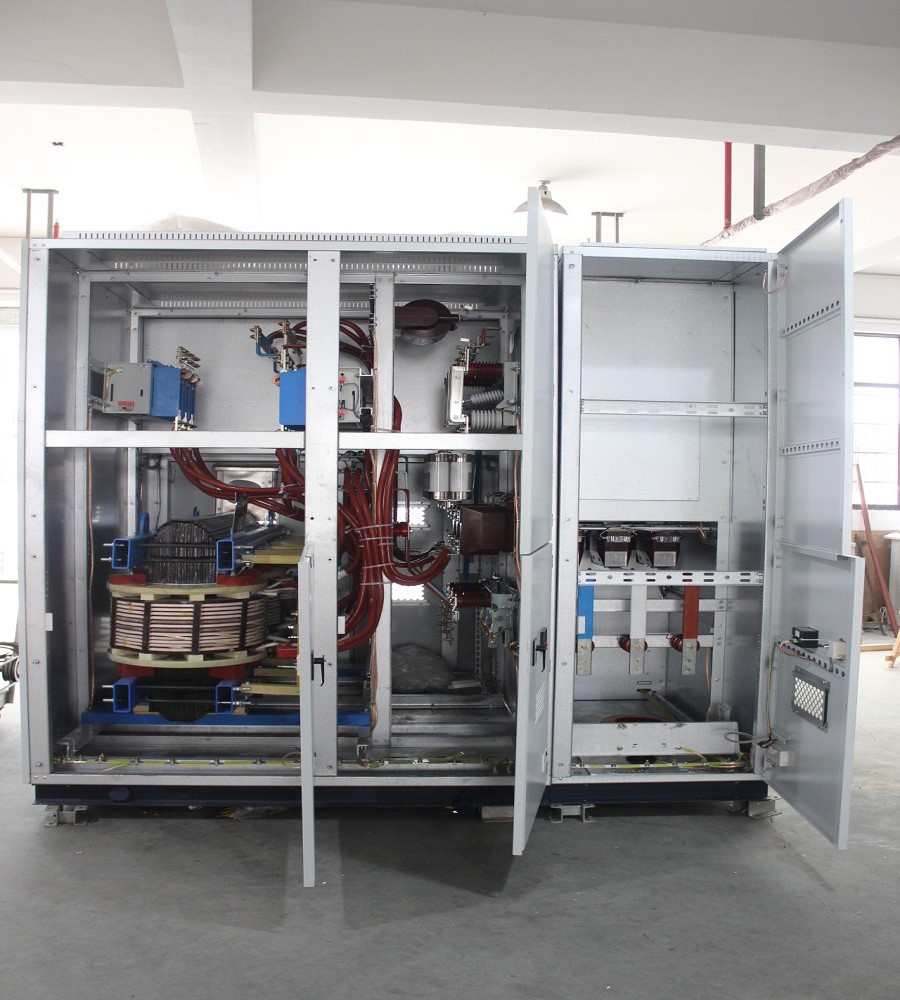

NRZOQDG高壓自耦變壓器啟動柜結構特點：
高壓自耦變壓器啟動柜柜體材質，采用敷鋁鋅板，角鐵槽鋼冷軋板，經過除銹、酸洗、水洗、磷化、噴塑等過程，增加了抗腐性能。在電氣方面，啟動與運行經過電機理論算法兩者電流趨于軟啟動，減少了二次沖擊，從而了電氣、機械的老化速度。
（1）用途
交流異步電動機在額定電壓下起動時，初始起動電流是很大的，往往超過額定電流的許多倍（一般是5～7倍），為了減少起動電流，不使對電網造成影響，通常用電壓的方法來起動交流異步電動機，常用的降壓方法是采用自藕變壓器，交流電動機的起動過程很短（一般數秒二分鐘），起動后就將降壓起動用的自藕變壓器切除。該產品是根據高壓異步電動機的啟動特性設計的，匹配電動機功率220～5000kW。
（2）結構特點
1.干式鐵芯起動變壓器的鐵芯采用進口硅鋼片，芯柱經多個氣隙分成均勻小段，氣隙采用環氧板作為隔絕，并采用高溫高強粘接劑，以氣隙在電抗器運行時不發生變化。
2.鐵芯端面采用硅鋼片端面膠，使硅鋼片牢固地結合在一起，大大減小了運行中的噪音，并具有較好的防腐蝕性。
3.線圈繞包式結構，線圈主絕緣采用玻璃纖維浸漬環氧樹脂，熱烘固化后在真空下浸以耐高溫絕緣漆，該線圈不但絕緣性能好，而且機械強度高，能耐受電機啟動時的大電流沖擊和冷熱沖擊而不開裂。
使用條件：
1.海拔高度不超過1000米。
2運行環境溫度為-25℃～+45℃。
3.安裝于戶內無劇烈震動，無有害氣體或粉粉塵的場合，無易燃易爆物品。
4.當起動時間滿2分鐘（一次或數次之和），應冷卻6小時才可再次起動。
